Георешетка является одним из подвидов геосинтетиков, представляющего собой двух- или трехмерную сотовую структуру, которая изготавливается из полос полипропиленовых или полиэтиленовых лент, либо полиэфирного иглопробивного полотна.
Георешетки полимерные относятся к классу геотехнических армирующих материалов. Этот материал по своей сути представляет собой комплект листовых полос, соединенных сварными швами высокой прочности на всю глубину ячейки. При этом в развернутом виде георешетка полимерная имеет ячеистую структуру. Листовые полосы могут иметь высоту 50-200 мм, и толщину в пределах 1.3-1.8 мм. Выбор показателей высоты и толщины зависит от тех условий, в которых будет эксплуатироваться георешетка. При производстве георешеток полимерных используют ударопрочный и износостойкий материал, который не разрушается от перепадов температуры и влажности, действия солнечных лучей, а также различных химически агрессивных веществ.

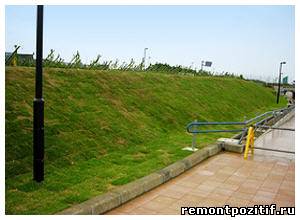

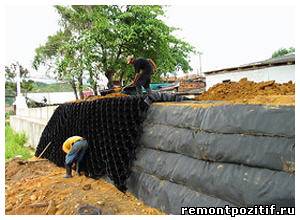

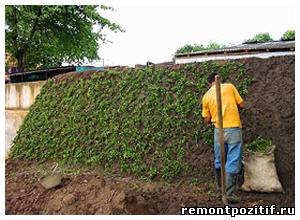

Основной задачей полимерных георешеток является укрепление грунтов и ограничение их сдвиговых деформаций, что дает возможность создавать единые структурные массы, способные выдержать большие давления. Также георешетки используют в целях обеспечения противоэрозионной защиты откосов и армирования оснований. Другими словами при помощи георешеток можно укрепить и озеленить такие объекты, как дорожные основания, прибрежные зоны водоемов и каналов, русла небольших водостоков, берега рек и озер. Георешетки полимерные используют и в строительстве для укрепления подпорных стенок и насыпей, вплоть до вертикальных.
Георешетки полимерные и их производители
На сегодняшний день существует немало фирм, специализирующихся на производстве георешеток полимерных. Давайте остановимся на некоторых видах георешеток полимерных, а также их производителях более подробно.
Объемная георешетка Прудон представляет собой конструкцию, выполненную из полимерных лент, которые скреплены между собой посредством сварных швов. При растяжении георешетка Прудон образует сотовую конструкцию в поперечном направлении. Такая георешетка ограничивает сдвиговые деформации и укрепляет грунт за счет того, что создает единую структурную массу. Георешетка Прудон способна выдержать достаточно большие нагрузки, благодаря чему она успешно применятся для укрепления различных мостов и насыпных сооружений.
Двухосная георешетка Славрос СД изготавливается из полипропиленового гранулята. Производителем этого вида георешетки является российская компания «Славрос». При изготовлении георешетки Славрос СД используют метод экструзии. Отличительной особенностью материала является его высокая устойчивость к ультрафиолетовому излучению. Двухосные полимерные георешетки Славрос СД имеют ячейки прямоугольной формы и наиболее эффективно используются в целях предотвращения горизонтального сдвига насыпей. Обычно используются для армирования грунтовых конструкций.
Георешетка Geoweb (Геовеб) выпускается американской компанией «GeoProducts». Георешетка Геовеб, как и некоторые другие виды георешеток, изготавливается из специальных полимерных перфорированных лент, соединенных между собой сварными швами. Материал имеет своеобразную ячеистую структуру. Георешетка Геовеб, как правило, используется для армирования строительных конструкций и сооружений, укрепления грунта, а также для защиты почв от эрозии.
Георешетка Tensar (Тенсар) представляет собой интегральную двуосно-ориентированную конструкцию с равнопрочными узлами и ребрами. Чаще всего георешетку Тенсар используют для стабилизации грунта и армирования композитов в таких конструкциях, как армированные основания, рабочие платформы и дорожные одежды.
Георешетка Fortrac выпускается в различных вариантах, отличающихся друг от друга размерами ячеек и прочностью. Георешетка Fortrac изготавливается из полиэстерных PET-волокон, покрытых защитным PVC-слоем из поливинилхлорида.
Георешетка Geos, выпускаемая компанией «Полипласт», представляет собой относительно недорогую продукцию, при использовании которой можно обойтись минимальным количеством оборудования. Используется в основном для армирования грунтов.
Георешетки компании «Геодор» представляют собой изделия различной ширины, длины и высоты ребра. В данном случае выбор параметров зависит от тех условий, в которых будет использоваться такая георешетка.
Укладка георешетки полимерной
Укладка полимерной георешетки включает в себя несколько этапов. На первом этапе необходимо подготовить площадку под укладку георешетки. Для этого необходимо разметить территорию, удалить с нее растительность и верхний грунтовой слой. Затем требуется провести выравнивание поверхности, а при необходимости и дренажные работы. Дренирующим слоем, как правило, служит геотекстиль, который раскладывается и укрепляется по всей поверхности участка. Кроме того, слой геотексильного полотна служит дополнительным укреплением слоя земли в том случае, когда он обладает низкой несущей способностью. Также слой геотекстиля способствует предотвращению перемешивания между собой слоев конструкции и материнского грунта.

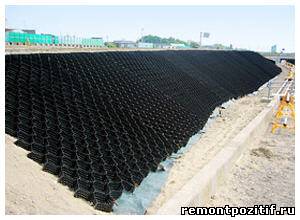

Второй этап включает в себя укладку георешетки полимерной в соответствии с проектными разработками, так как способ скрепления элементов конструкции выбирается на стадии проекта. Если материнские грунты имеют хорошие эксплуатационные качества, например, плотный песок, гравий, щебень, то под георешетку разделительный слой можно не укладывать. В этом случае модули геотехнической решетки скрепляют между собой и с грунтом с помощью специальных анкеров, имеющих вид буквы Г.
На третьем этапе происходит заполнение ячеек полимерной георешетки, для чего используют наполнитель, указанный в проекте. Для того, чтобы нагрузка равномерно распределялась на всю площадь участка, необходимо использовать однородный наполнитель. Наиболее часто в качестве наполнителя используют щебень, грунт и бетон, который имеет морозостойкость не ниже М200. Слой наполнителя должен быть выше стенок ячеек георешетки примерно на 50 мм. Обычно для наполнения георешетки используют строительно-дорожную технику: экскаваторы, бульдозеры и погрузчики. Однако на нестабильных почвах использовать тяжелую технику нельзя. После того, как ячейки заполнены, излишки анкеров необходимо удалить. При этом оставшиеся крепежные элементы должны равномерно располагаться через 1-2 м по всей площади участка.
Четвертый и последний этап заключается в уплотнении всей конструкции при помощи катка. Необходимую плотность конечного результата рассчитывают еще на стадии проекта. Согласно этим расчетам назначают тип и размер уплотняющего оборудования, а также число его проходов по конструкции. При выборе оборудования нужно также принимать во внимание несущую способность материнского грунта. Для того, чтобы произвести уплотнение в короткие сроки и приложить для этого минимум усилий, в процессе работ необходимо поддерживать оптимальную влажность уплотняемого грунта. При уплотнении грунта нужно следить за тем, чтобы после его прохода по заполненному модулю георешетки полимерной на поверхности не возникала волна. Если же волна возникает, то Ремонт позитивный предупреждает, что это явный признак того, что для данных условий выбрана более тяжелая техника, чем это необходимо.
