Отопление дачного дома: отопительно-варочные печи. Печь А.Ф. Феличко – порядовая кладка

Издавна на Руси печи были в каждой русской избе, сейчас вариантов отопления дома стало больше, но печь по-прежнему в почете у владельцев дач, где печь является не только отопительным прибором, а напоминанием о русских традициях, создавая неповторимую атмосферу уютного родного дома, наполненного теплом и спокойствием, где забываешь о проблемах и городской суете.

Печи бывают разные не только по назначению – некоторые служат лишь для отопления, другие могут использоваться для приготовления пищи – но и по своим конструкциям. Совсем не означает, что русская печь – она может быть только одного-единственного устройства, также как и русских песен – множество, так и конструктивов печей существует несколько.

Современные печи для дачи делают из разных материалов. Бывают печи кирпичные толстостенные, сверху оштукатуренные. Бывают печи каркасные, с цельносварным или сборным каркасом, в которых каркас закрывается стальными листами и кирпичной кладкой. Есть печи бетоноблочные. Блоки в таком варианте печей делают из жаропрочного бетона.

Помимо распространённых одноярусных прямоугольных печей, они могут быть также Т-образные (для отопления смежных помещений), круглые (обладают большей теплоотдачей стен), двухярусные (ими отапливают помещения в два этажа).

Печи отопительно-варочные

Отдельно стоит рассказать о печах отопительно-варочных. Как следует из названия, в таких печах можно готовить, что в дачных условиях очень удобно – еда получается очень вкусной, и отключение электричества совсем не помеха. Например, у нас этой зимой, в связи с делёжкой власти между дачным руководством, умудрились отключать электричество на несколько месяцев, бензин для запасного генератора стоит недёшево, а у многих дачников генератора попросту и нет.

Так вот, в таком случае печь вас отлично выручит, если вы приедете с семьёй и друзьями на выходные отдохнуть на дачу, покататься на лыжах, подышать чистым воздухом. Но после прогулок, занятий спортом, игр с детьми аппетит разыгрывается немалый, а тут как раз и чудо-печка, будто из русской сказки, вам предлагает пирожки с пылу, с жару и прочие яства.

Немало русских конструкторов  занимались разработками печей, среди них можно отметить И.С. Подгородникова, И.И.Ковалевского, Л.А. Коробанова, Н.И.Самарина, В.А.Потапова, И.Ф.Волкова, А.Ф. Филичко. Вот о последнем, вернее, о его изобретении, Ремонт позитивный предлагает поговорить подробно.

Конструкция русской печи А.Ф. Филичко

Конструкция этой печи имеет свои особенности – у неё есть канал со сборником золы, из которого зола сразу сбрасывается. После топки печь можно перекрыть заслонкой дымовой трубы, что предотвратит попадание угарных газов. Также это способствует тому, что печь медленнее будет остывать.

Начало строительства печи – заложение фундамента 75 см глубиной. От грунта до уровня пола фундамент делается пустотелый – это будет угароотвод. Сплошной фундамент на уровне грунта штукатурится цементным раствором. С передней или тыльной стороны печки нужно соорудить канал для удаления золы. Канал прокладывается в фундаменте, выходит наружу, где он закрыт дверцей, имеющей теплоизоляцию.

Печь Филичко состоит из 39 рядов кладки. Кладку выполняют в каркасе из металлических уголков или в металлическом футляре. Размер получается 770х1160 мм, топливник высотой 280 мм.

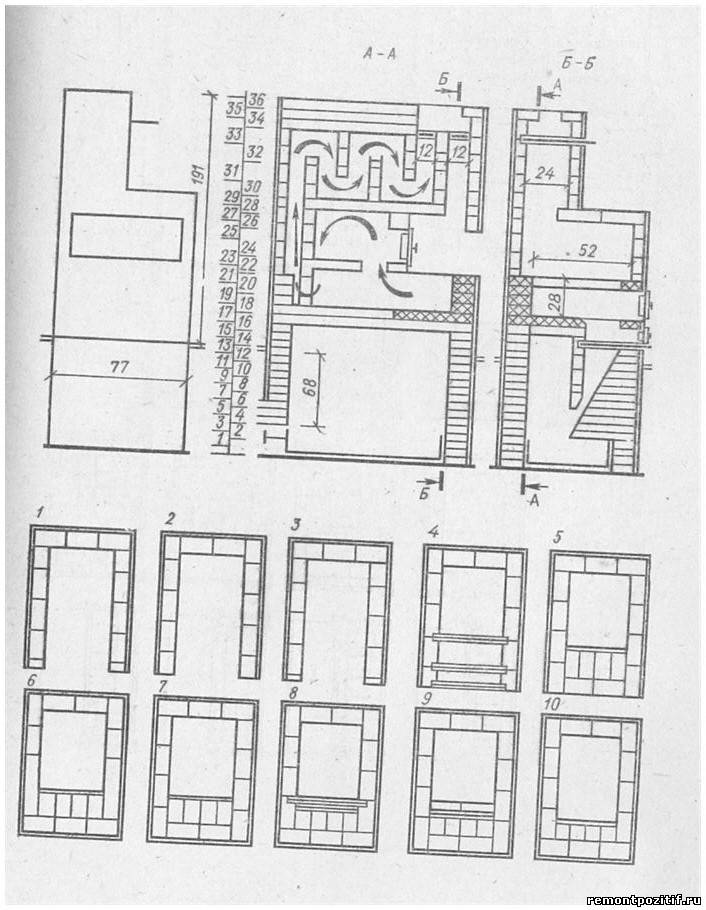

Рис. Конструкция печи Феличко можно увеличить нажатием левой кл. мышки

1-4 ряды кладки заключены в металлический футляр, сразу выкладывают стенки канала удаления золы до отверстия в фундаменте дома.

Сверху четвертого ряда кладут стальные полосы которые образуют стенки канала золоудаления. 5 ряд кладки – это верхнее перекрытие канала, кирпичи  укладывают плашмя. После 6 ряда кладут листы асбеста, далее – 7 ряд. Канал зашивается стальными листами. Сверху 8 ряда укладывают стальные полосы.

9,11,13 ряды выкладывают кирпичом, установленным на ребро. Кирпичи, которыми выкладывается угароотвод (5-13 ряды) нужно стесать изнутри заподлицо со стеной.

Обычно 14 ряд – это уже уровень пола, в районе этого ряда кладут по полу дома стальные полосы и выполняют обшивку листовой сталью. Если кладка ещё не достигла пола, то кладут дополнительные ряды кирпича, сколько необходимо.

Начиная от уровня пола кладка снова выполняется либо в уголках, либо в каркасе из металла. На уровне 2 ряда от пола (в данном случае 16 ряд) делают заслонку для золы, часть печи над ней обшивают сталью.

17-18 ряд – прокладываем полосу из стали, крепим поддувальную дверцу. 18 ряд также является верхним перекрытием угароотвода печи.

19 ряд кладки – устанавливаем колосниковую решетку в раме из стальных уголков. 20 ряд – дверка для чистки печки, далее 21, 22 ряд кладки, поверх 22 ряда укладываем стальные полосы.

23 ряд делается из огнеупорного кирпича, желательно укрепить его полосами стали, на этом ряду устанавливаем варочную плиту 710х410 мм. Есть особенность кладки левого угла данного ряда с тыльной стороны -  её ведут в 3 кирпича на ребро и 1/8 кирпича, уложенного плашмя.

Рис. Порядовая кладка печи Феличко можно увеличить

Далее – 24 ряд – кладка кирпичом плашмя, 25 ряд – огнеупорный кирпич укладываем на ребро. В 25 ряду нужно установить дверку, которая будет плотно закрываться. Размер дверцы должен быть от 250х210 мм., она является аналогом заслонки русской печи. Рядом с дверцей кладка выполняется кирпичом, уложенным плашмя, в этой кладке нужно проложить стальные полосы. Также на уровне 25 ряда делают монтаж 3 листов для выпечки. Стальные листы укладывают по ширине печи, оставляя зазоры между стенами и между листами. Средний и правый листы будут одинаковые, по длине печи, левый лист будет короче, так как там будет дымоход.

26 ряд также непрост – кладка будет комбинированной, сзади печи и сбоков в районе лицевой части кладка делается на ребро, остальные кирпичи кладутся плашмя и у них необходимо стесать нижнюю внутреннюю кромку внутрь свода. 27 ряд кирпичей кладём плашмя.

Далее внутри камеры для выпечки делается временная кирпичная подставка, по ней делается перекрытие.  28 ряд – задний левый угол и переднюю часть ряда выкладываем кирпичом на ребро, остальная часть ряда – кирпич плашмя. Переднюю часть кладки 28 ряда укрепляем пластиной из металла.

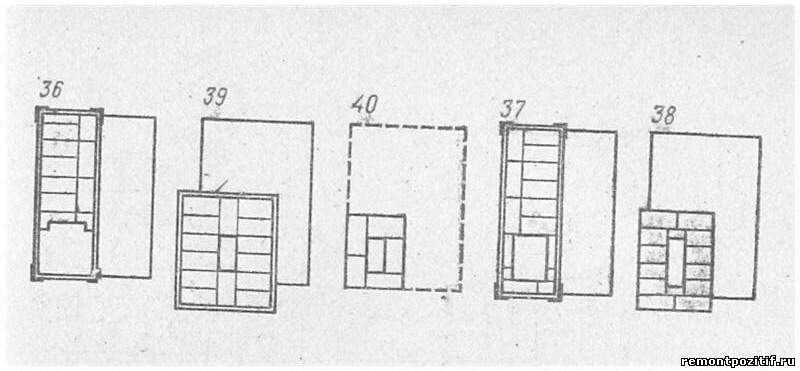

Рис. Кладка печи Феличко порядовая можно увеличить

29,30 ряды – кирпич кладём на ребро. 31 ряд сверху армируется стальными полосами, в ряду нужно предусмотреть отверстия для чистки.

В районе 33 ряда будут перемычки между дымоходами, их делают из плашковых брусков, расположенных наполовину ниже ряда кирпича, установленного на ребро.

34 ряд также потребует укрепления стальными полосами. В раду нужно установить дымовую и паровытяжную заслонки.

Лицевая часть 35 ряда делается «на ребро» - остальная часть ряда – плашмя. Также 36 ряд кладки делается плашмя.

У кирпичей, предназначенных для 37 ряда, нужно стесать нижнюю кромку для увеличения сечения для прохода газов, ряд выполняется кирпичом, уложенным плашмя.

Патрубок делается в 5 кирпичей, которые кладут плашмя, они должны быть соединены вперевязку с 31 рядом кладки так, чтобы последний 39 ряд прижал лист асбеста или стали к перекрытию, потолку комнаты.

Дымовая труба печи выполняется в пять кирпичей, уложенных плашмя, она соединяется с 39 рядом вперевязку. Можно также использовать другой вариант дымовой печи, например, сборно-блочную.
